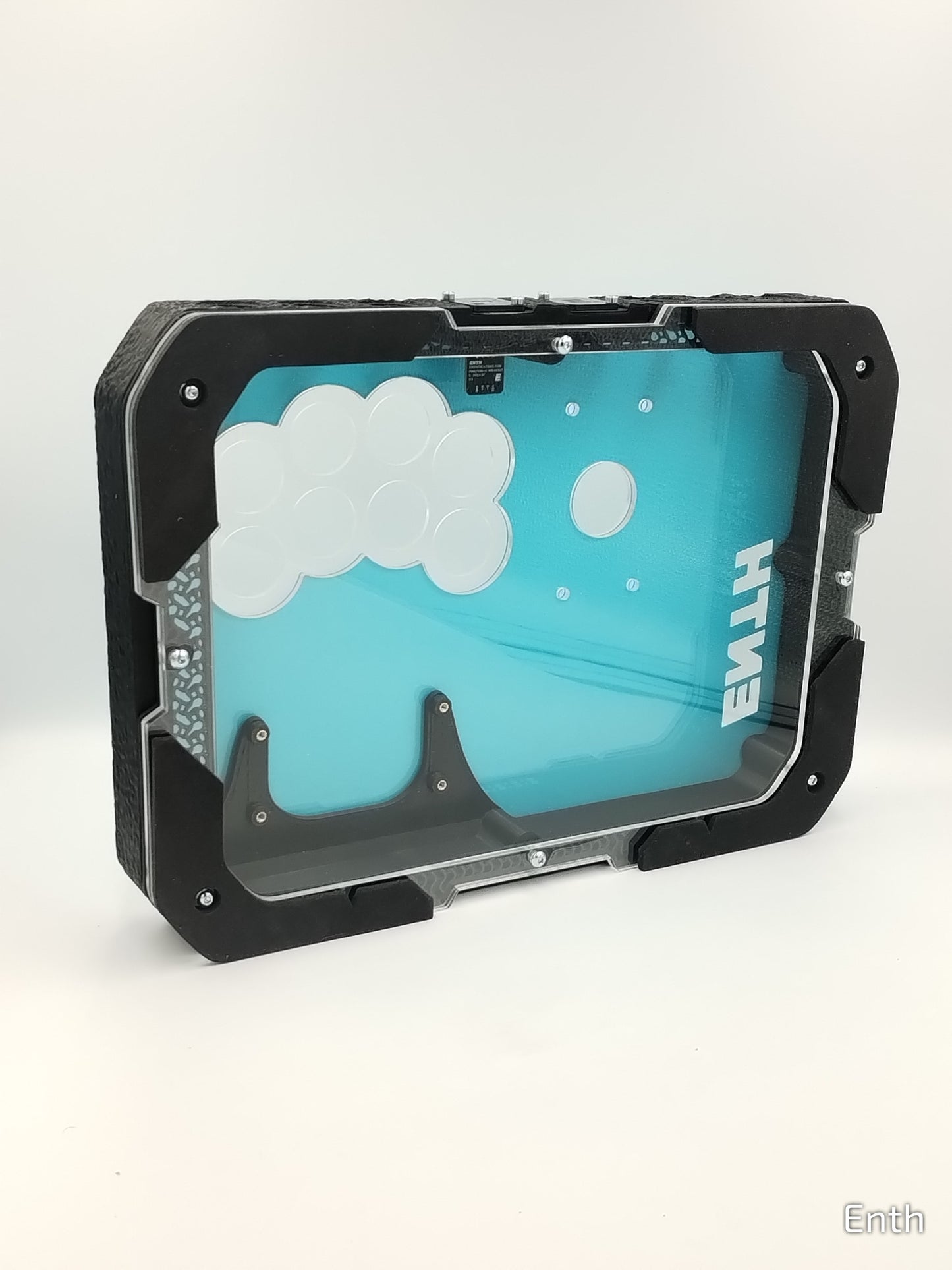

ATLAS SLIM V2.5 CASE ONLY. BROOK GEN-5X INCLUDED

Vi presentiamo la nuova versione dell'Atlas slim in opzione case only.
Abiamo aggiornato il design della scocca per renderlo facile da assemblare e cablare, con bottoni standard da 24mm e con delle Brook wiring harness standard.
Vorremmo che voi in questa fase aggiungiate la vostra creatività ai prodotti ENTH.
Vogliamo che la nuova versione dell'Atlas diventi un punto di riferimento per quanto riguarda i case da assemblare.

Virtù principali:

• Design accattivante ed ergonomico, con uno stile minimalista e industriale.
• Superficie di appoggio ampia, ideale per sessioni di gioco prolungate.
• Materiali di alta qualità, con struttura robusta composta da un frame monoblocco stampato in 3D e pannelli in plexiglass.
• Compatibilità estesa a bottoni snap-in e screw on.
• Struttura modulare, spazio interno variabile a seconda delle esigenze e dei componenti.
• Ottimo rapporto qualità/prezzo, in relazione ai materiali e componenti utilizzati.

Specifiche tecniche:

Il case è progettato per garantire versatilità e qualità:

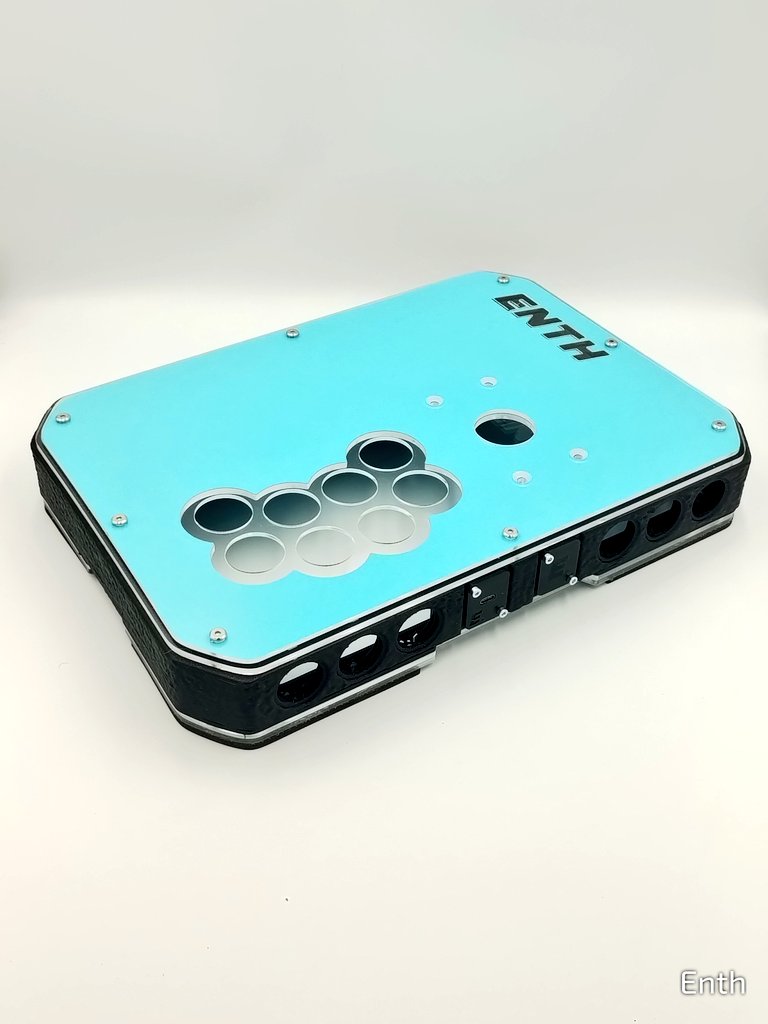

• Sei fori per bottoni da 24 mm, compatibili sia con snap-in che con screw-on.
• Due slot per porte Neutrik.
• Foro per leva di 35 mm per la compatibilità con le leve coreane.
• 2 pannelli superiori in plexiglass uno da 4 e uno da 3mm.
• Dimensioni complessive del case: 37x26x5 cm.
• Peso di circa 1.6 kg per il case e di circa 2.5 kg per l'arcade stick assemblato.
• Spazio interno di 34 mm, espandibile fino a 46 mm grazie ai layer extra inclusi.
• Compatibilità con quasi tutte le leve disponibili sul mercato, sia giapponesi che coreane.

Cosa è incluso:

• 1 case completo

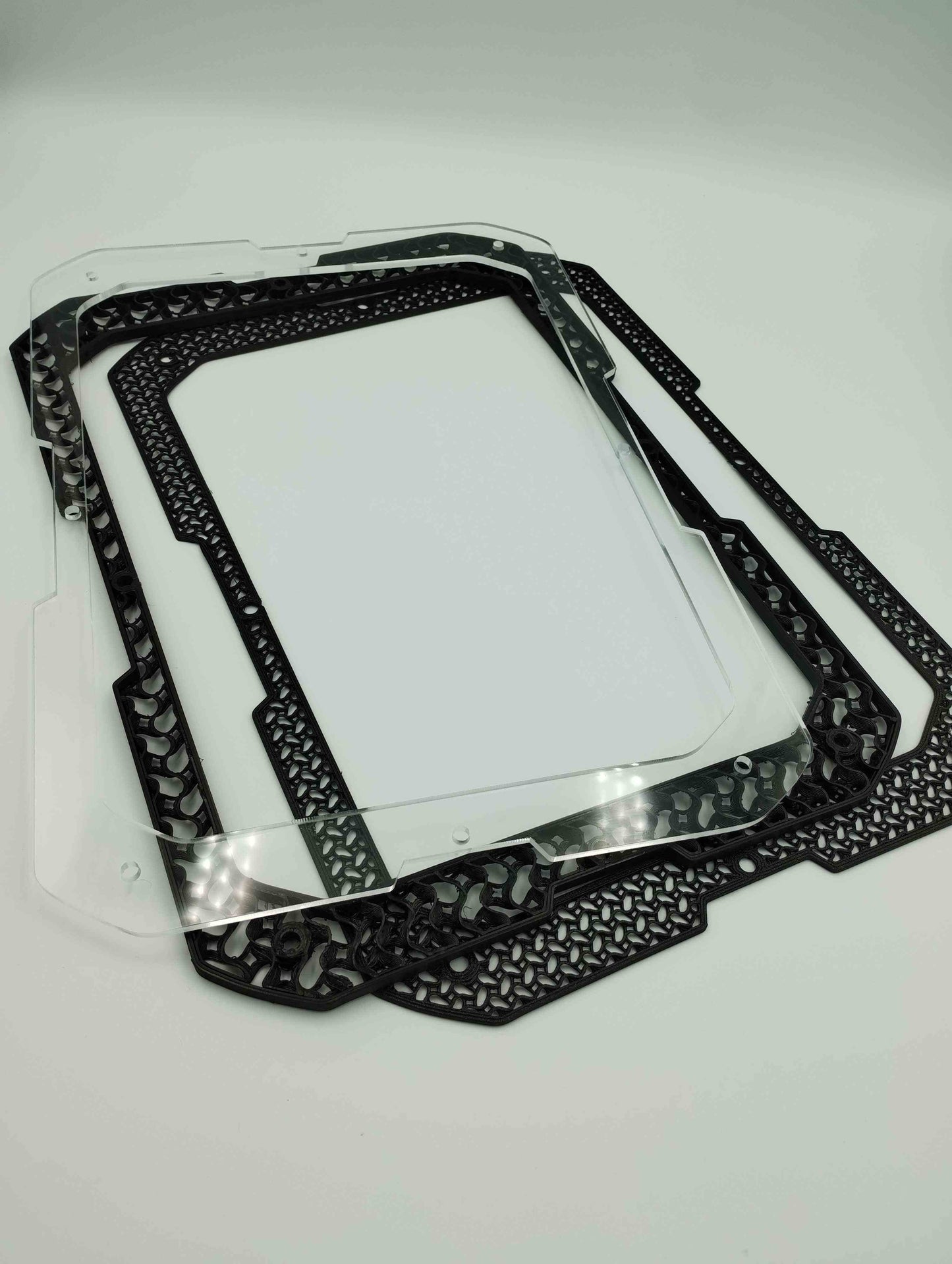

• 3 livelli spaziatori per modulare lo spazio interno. 1 spaziatore da 3mm, uno da 4 e uno da 9mm. Lo spazio interno puó essere modulato da 34mm a 50mm!
• 1 Porta USB-C Enth con cavo 4 pin 2.54.
• 1 Dustwasher Enth nel caso degli arcade sticks.
• 1 Layer in cartoncino azzurro/Aqua da utilizzare o rimuovere a piacimento.
• Viti necessarie all'assemblaggio, incluse quelle necessarie per joystick e fighting board.

Cosa non è incluso:

• Bottoni, cablature e PCB non sono inclusi.
• Gli utenti devono procurarsi i componenti necessari per completare la build, come PCB, bottoni e cablaggio Brook o cablaggio custom.

Compatibilità bottoni e componenti:

Il pannello superiore, spesso  3mm, ciò lo rende compatibile con la maggior parte dei bottoni screw-on e snap-in in commercio, fatta eccezione per i Sanwa OBSN, che richiedono spaziature maggiori.

• Le fighting boards Brook sono supportate, per le fighting boards GP2040 si consiglia l'uso di passthrough o converter interni corti, come i Mayflash MagicBoots e la saldatura di un header 4pin per usare la porta USB-C in dotazione.

Customizzazione - Scarica i templates per creare i tuoi pannelli personalizzati (Artworks)

https://mega.nz/file/8BhC0aAb#kUwC7RgT6xMjojvaJDz978lSxI3RWGGSTL-kZlIuMvE

CABLATURA - ECCO UNA GUIDA AVANZATA SU COME CREARE CABLATURE CUSTOM:
UKFM WIRING GUIDE

Come acquistare

Scegliere il layout desiderato è semplice e intuitivo.

• È possibile consultare la galleria immagini per esplorare le opzioni di layout disponibili e selezionare quella preferita dal menu.
• Layout particolari, come l'8+2 o l'EISTE, potrebbero richiedere modifiche alla cablatura standard di Brook, mentre gli altri sono progettati per l’uso con cablature standard.
• Seleziona il colore della cornice che piú ti piace.

Tempi di lavorazione e spedizione

La produzione del case richiede dai 1 ai 2 mesi, ai quali vanno aggiunti i tempi di spedizione.

• L'attesa sarà premiata dall’eccezionale qualità e dall’esperienza di gioco unica che il case è in grado di offrire.

Contattaci

Per qualsiasi dubbio o necessità di chiarimenti, siamo sempre a disposizione.
Ci riserviamo il diritto di apportare migliorie al case per garantirne una qualità e prestazioni sempre ottimali.

Ringraziamo Nelmsii per il supporto sulla compatibilità delle leve coreane e BattleMonkey per i preziosi consigli sulle ultime rifiniture.

Acquista subito e scopri l’esperienza di gioco che solo il case Atlas può offrire!

Guida all'Assemblaggio della Enclosure Atlas Slim V2 di Enth

Passo 1: Montare i Pulsanti Laterali

• Monta i pulsanti laterali sulla cornice prima di fissare i pannelli superiori e inferiori.
• Se usi dei pulsanti snap-in, assicurati che siano correttamente orientati per scattare nei fori appositi.

Passo 2: Fissare i Pannelli Superiori

• Fissa i due pannelli superiori alla cornice.
• Se usi un artwork, posizionalo tra il primo e il secondo livello prima di avvitare i pannelli.

Passo 3: Montare i Pulsanti e il Joystick

• Monta i pulsanti principali nei rispettivi fori.
• Se necessario, installa il joystick utilizzando le viti fornite.

Passo 4: Montare la Fighting Board e Cablaggio

• Fissa saldamente la fighting board.
• Collega i pulsanti e il joystick ai terminali della fighting board.
• Organizza i cavi in modo ordinato usando fascette o metodi simili.

Passo 5: Regolare gli Spaziatori

• Determina il numero di spaziatori necessari per chiudere correttamente il coperchio inferiore.
• Per gli arcade stick, assicurati che ci sia abbastanza spazio per il movimento del joystick. Testa e regola prima di fissare le viti.

Passo 6: Test Funzionale

• Collega il controller a un dispositivo e verifica che tutti i pulsanti e il joystick funzionino correttamente.
• Risolvi eventuali problemi prima di procedere.

Passo 7: Chiusura e Completamento

• Chiudi l'enclosure fissando il coperchio inferiore.
• Se sei soddisfatto del lavoro, sentiti libero di scattare una foto del controller e condividerla su Twitter o Instagram—ci piacerebbe vederla!

Disassemblaggio

• Per sostituire i pulsanti laterali, allenta le viti dei pannelli superiori per avere più spazio per manovrare.
