ATLAS SLIM V2.5 - PHANTOM

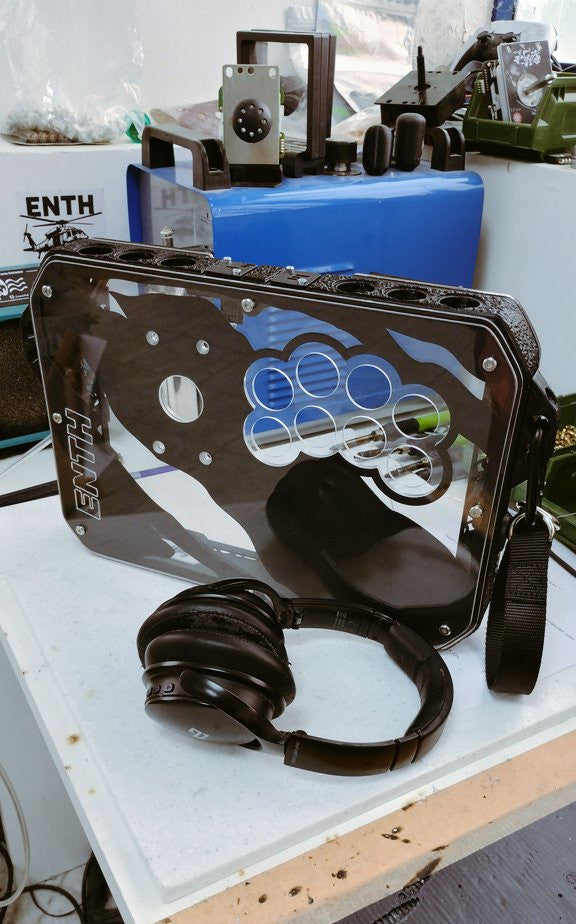

Vi presentiamo una versione case-only dell'Atlas, dedicata a chi vuole un arcade stick stiloso, versatile e solido, l'Atlas Phantom.

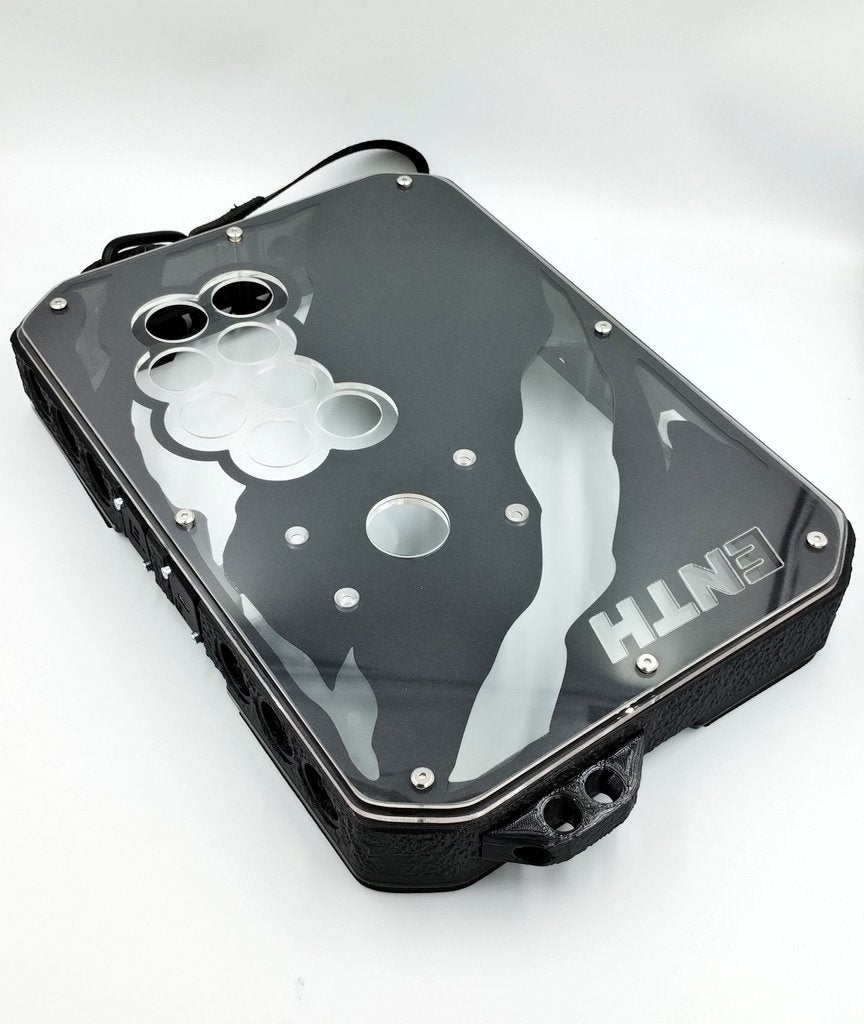

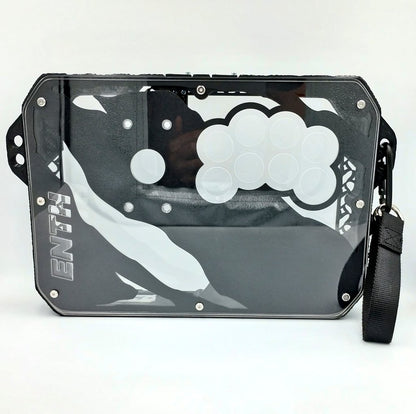

In questa configurazione l'Atlas viene prodotto con il layout Enth Noir 2025 e un layer artwork dedicato, semi trasparente, che ricorda un getto d'inchiostro o i vestiti logori di un fantasma. E' pensato per chi vuole un controller Enth, non vuole spendere troppo. Vuole anche essere un'alternativa valida per il mercato europeo e mondiale nell'ambito delle enclosures per arcade sticks.

Virtù principali:

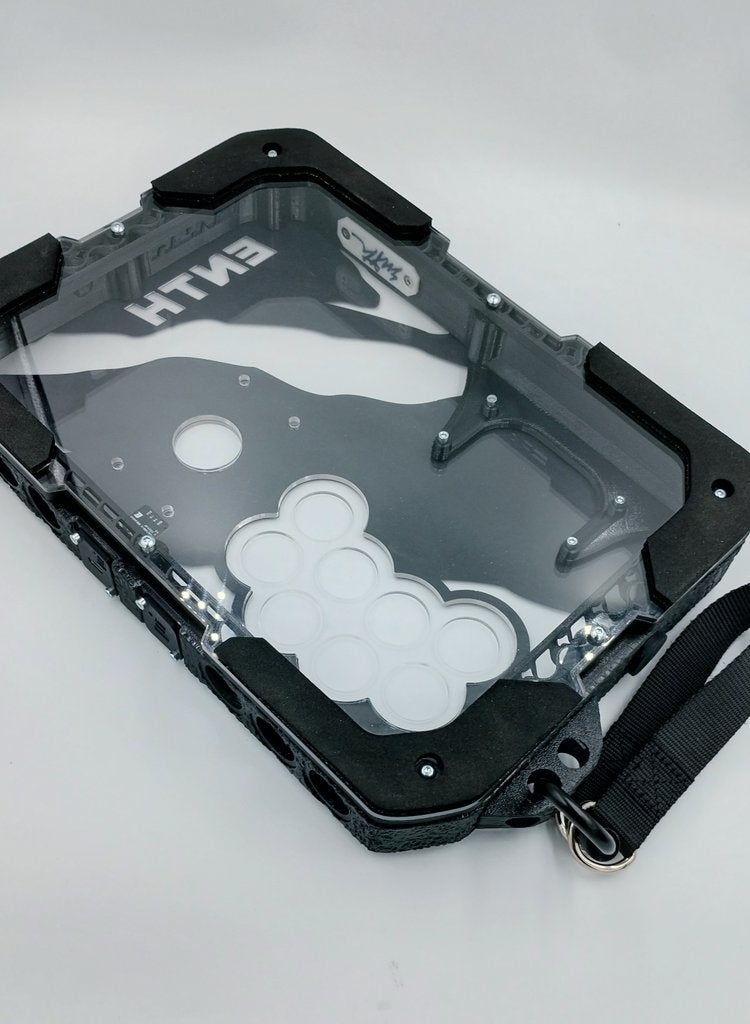

• VERSIONE FRAME 2.5 - PETG, MANIGLIE LATERALI REMOVIBILI, LACCIO DA POLSO INCLUSO
• Design accattivante ed ergonomico, con uno stile minimalista e industriale.
• Superficie di appoggio ampia, ideale per sessioni di gioco prolungate.

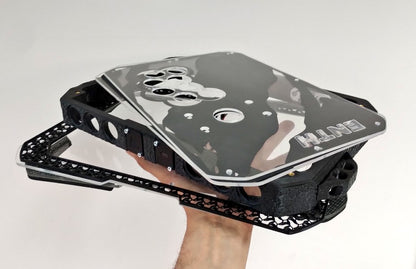

• Materiali di alta qualità, con struttura robusta composta da un frame monoblocco stampato in 3D e pannelli in plexiglass.
• Compatibilità estesa a bottoni snap-in e screw on.
• Struttura modulare, spazio interno variabile a seconda delle esigenze e dei componenti.
• Ottimo rapporto qualità/prezzo, in relazione ai materiali e componenti utilizzati.

COMPATIBILITA' COMPONENTI

• PULSANTI OPZIONE (6X24MM POSTI SUL LATO SUPERIORE): PULSANTI SCREW-ON 24MM
• PULSANTI PANNELLO SUPERIORE (8X30MM): PULSANTI SNAP-IN (compatibilità scatto maggiore o uguale a 3.5mm) E PULSANTI SCREW-ON
• COMPATIBILITA LEVE: TUTTE LE LEVE CON PIASTRA GIAPPONESE (FORI JLF), CON INGOMBRO INTERNO UGUALE O INFERIORE A 38MM. SONO COMPATIBILI TUTTI I JLF/JLX e cloni, LEVE QANBA, HORI HAYABUSA E TUTTE LE LEVE KOREANE CON INGOMBRO INTERNO SIMILE (IL CASE HA UN FORO DA 35MM

CARATTERISTICHE ENCLOSURE

• Due slot per porte Neutrik.
• Foro per leva di 35 mm per la compatibilità con le leve coreane.

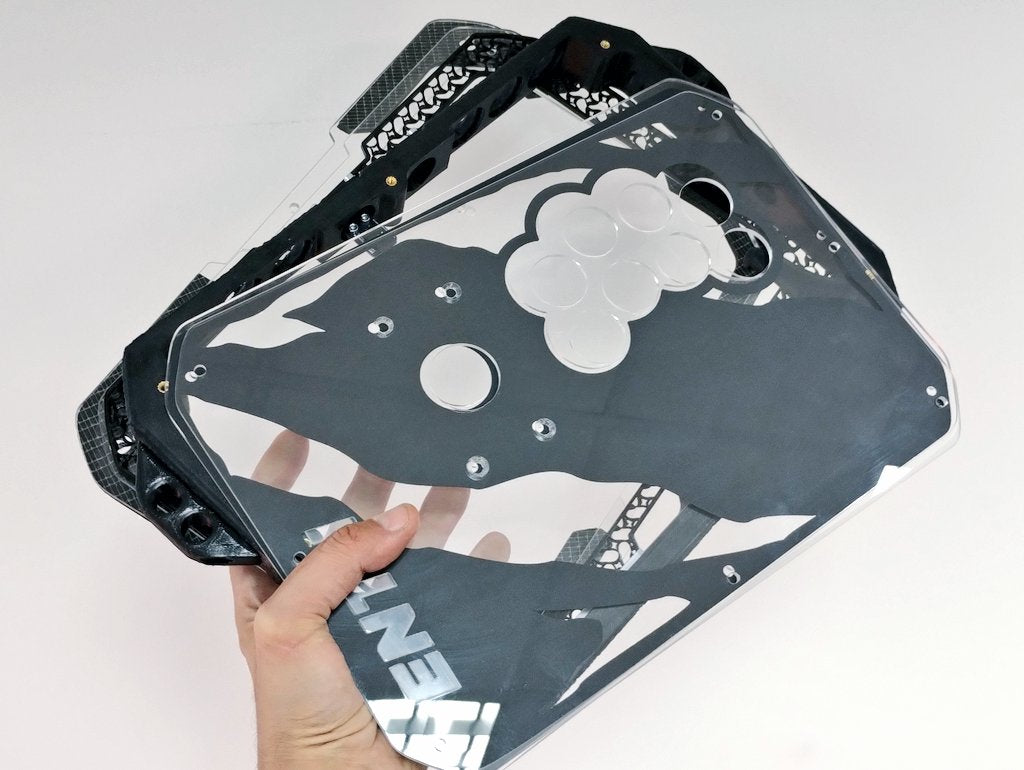

• 2 pannelli superiori in plexiglass uno da 4 e uno da 3.5mm.
• Dimensioni complessive del case: 37x26x5 cm.
• Peso di circa 1.6 kg per il case e di circa 2.5 kg per l'arcade stick assemblato.
• Spazio interno di 41mm circa, espandibile fino a 46 mm grazie ai layer extra non inclusi


Cosa è incluso:

• 1 case completo

• 1 Porta USB-C Enth con cavo 4 pin 2.54.
• 1 Dustwasher Enth da 43mm
• 1 Layer in cartoncino con design PHANTOM

• tutte le viti necessarie per completare l'enclosure, anche quelle dalla pcb.

Cosa non è incluso:

• Bottoni, cablature e PCB non sono inclusi.
• Gli utenti devono procurarsi i componenti necessari per completare la build, come PCB, bottoni e cablaggio Brook o cablaggio custom.

Customizzazione - Scarica i templates per creare i tuoi pannelli personalizzati (Artworks)

https://mega.nz/file/8BhC0aAb#kUwC7RgT6xMjojvaJDz978lSxI3RWGGSTL-kZlIuMvE

CABLATURA - ECCO UNA GUIDA AVANZATA SU COME CREARE CABLATURE CUSTOM:
UKFM WIRING GUIDE

Tempi di lavorazione e spedizione

La produzione del case richiede dai 1 ai 2 mesi, ai quali vanno aggiunti i tempi di spedizione.

Contattaci

Per qualsiasi dubbio o necessità di chiarimenti, siamo sempre a disposizione.
Ci riserviamo il diritto di apportare migliorie al case per garantirne una qualità e prestazioni sempre ottimali.

Ringraziamo Nelmsii per il supporto sulla compatibilità delle leve coreane e BattleMonkey per i preziosi consigli sulle ultime rifiniture.

Acquista subito e scopri l’esperienza di gioco che solo il case Atlas può offrire!

Guida all'Assemblaggio della Enclosure Atlas Slim V2.5 di Enth

Passo 1: Montare i Pulsanti Laterali

• Monta i pulsanti laterali sulla cornice prima di fissare i pannelli superiori e inferiori.


Passo 2: Fissare i Pannelli Superiori

• Fissa i due pannelli superiori alla cornice.
• Se usi un artwork, posizionalo tra il primo e il secondo livello prima di avvitare i pannelli.

Passo 3: Montare i Pulsanti e il Joystick

• Monta i pulsanti principali nei rispettivi fori.
• Se necessario, installa il joystick utilizzando le viti fornite.

Passo 4: Montare la Fighting Board e Cablaggio

• Fissa saldamente la fighting board.
• Collega i pulsanti e il joystick ai terminali della fighting board.
• Organizza i cavi in modo ordinato usando fascette o metodi simili.

Passo 5: Test Funzionale

• Collega il controller a un dispositivo e verifica che tutti i pulsanti e il joystick funzionino correttamente.
• Risolvi eventuali problemi prima di procedere.

Passo 6: Chiusura e Completamento

• Chiudi l'enclosure fissando il coperchio inferiore.
• Se sei soddisfatto del lavoro, sentiti libero di scattare una foto del controller e condividerla su Twitter o Instagram—ci piacerebbe vederla!

Disassemblaggio

• Per sostituire i pulsanti laterali, allenta le viti dei pannelli superiori per avere più spazio per manovrare.
